蜂窩陶瓷蓄熱體與板片式組合陶瓷蓄熱體的比較分析
發布時間：
2025-07-22
一、概述
在現代工業熱能回收和廢氣處理領域，陶瓷蓄熱體作為關鍵的熱交換元件，其性能直接影響設備的能效和運行成本。蜂窩陶瓷蓄熱體和板片式組合陶瓷蓄熱體是當前市場上兩種主流產品，它們在結構設計、性能表現和應用場景上各有特點。本文將詳細比較這兩種蓄熱體的差異，為工程選擇和設備設計提供參考依據。
二、結構設計差異

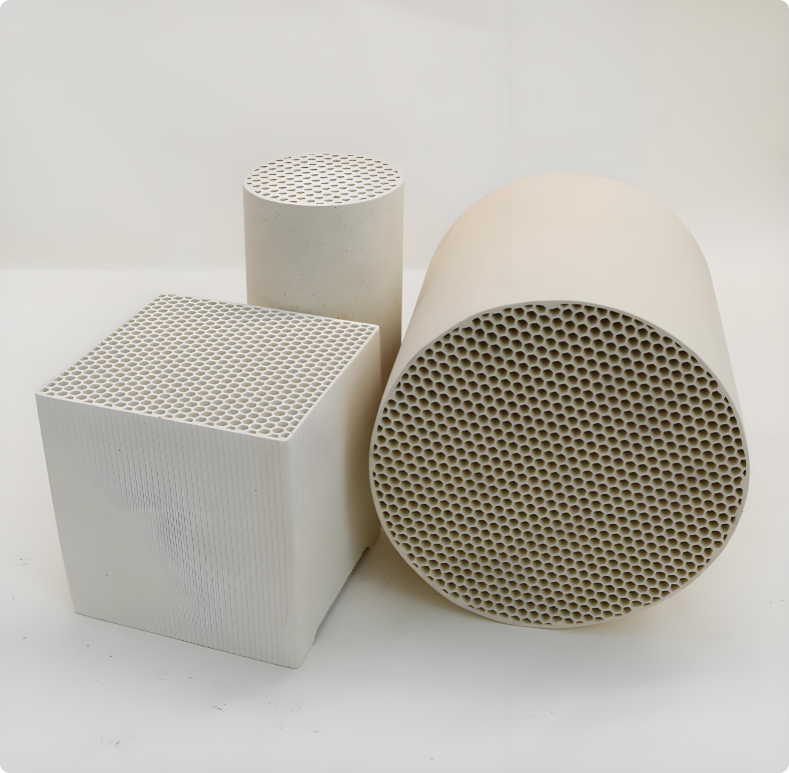

1. 蜂窩陶瓷蓄熱體結構特點
蜂窩陶瓷蓄熱體采用一體成型工藝制造，其核心特征是由大量相連的小單元組成，每個單元內部包含多個貫通的蜂窩狀平行通道。這些通道由厚度僅為0.3-0.5mm的薄壁分割而成，形成了高度規則且密集的蜂窩結構。這種設計使氣流能夠均勻通過整個蓄熱體，同時提供了極大的比表面積，顯著提升了換熱效率。

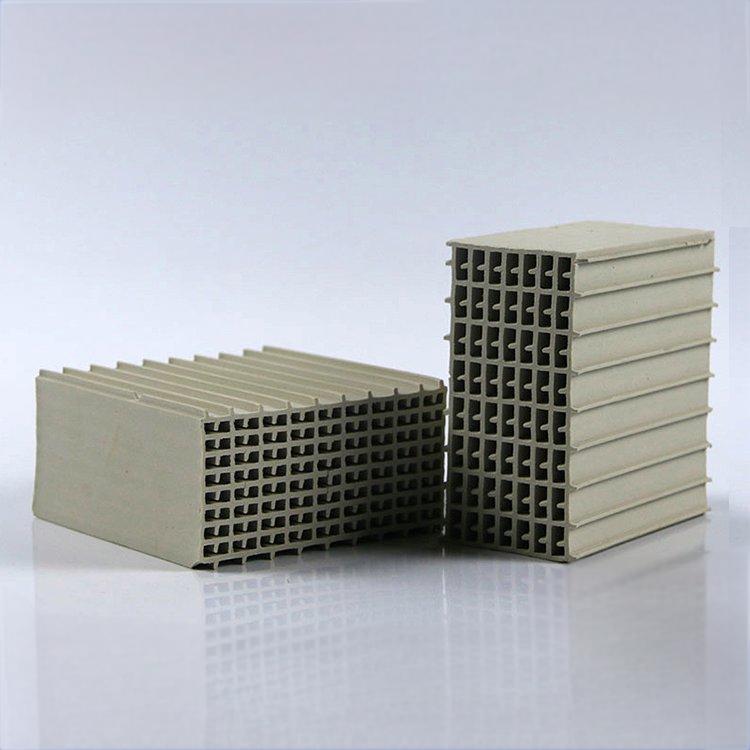

2. 板片式組合陶瓷蓄熱體結構特點
板片式組合陶瓷蓄熱體采用模塊化設計理念，由多層特制陶瓷板片組合而成。每塊薄片上預先加工有特定形狀的溝槽，當兩片組合時，這些溝槽相互配合形成內部相通的立體通道網絡。這種結構允許氣流在橫向和縱向兩個維度上自由流動，創造了獨特的流體動力學特性。
三、性能參數對比
1. 傳熱效率
蜂窩陶瓷蓄熱體因其超高的比表面積（通?？蛇_1000-2000m2/m3）和優化的氣流通道設計，展現出卓越的傳熱效率。實測數據顯示，其傳熱效率比傳統蓄熱體提高30%以上。同時，蜂窩結構的氣流阻力小，熱脹冷縮系數低（通?！?.0×10-6/℃），在高溫環境下表現出優異的抗熱震性能。
板片式組合陶瓷蓄熱體同樣具有較高的傳熱效率，其獨特的立體通道設計使床層壓降較傳統結構降低約40%，整體能耗可節省30%左右。在特定工況下，其綜合傳熱性能可與蜂窩結構媲美。
2. 使用壽命
實際應用數據表明，優質蜂窩陶瓷蓄熱體在工業爐窯中的使用壽命普遍可達10年以上，連續運行時間不少于40000小時。這得益于其一體成型結構和均勻的應力分布，有效避免了熱應力集中導致的裂紋問題。
板片式組合陶瓷蓄熱體的使用壽命雖然也較為可觀，但由于其組合式結構存在微觀界面，在長期熱循環作用下可能出現性能衰減，平均使用壽命通常比蜂窩結構短15-20%。
四、應用場景分析

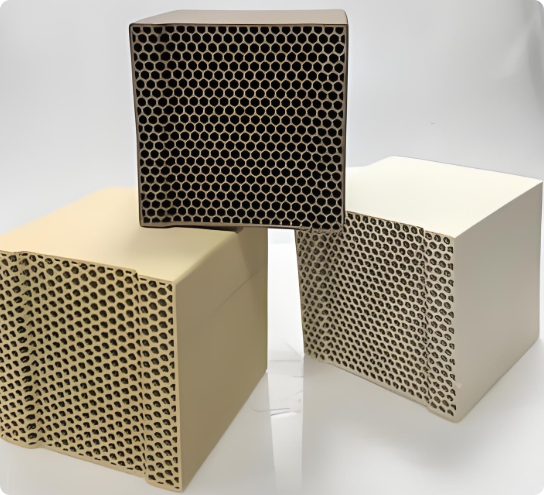

1. 蜂窩陶瓷蓄熱體的典型應用
蜂窩陶瓷蓄熱體因其優異的綜合性能，在多個工業領域獲得廣泛應用：
冶金機械行業：用于各類加熱爐、熱處理爐、鍛造爐的熱回收系統
建材行業：廣泛應用于陶瓷窯爐、玻璃窯爐的余熱利用裝置
石化行業：管式加熱爐、裂解爐等高溫設備的節能改造

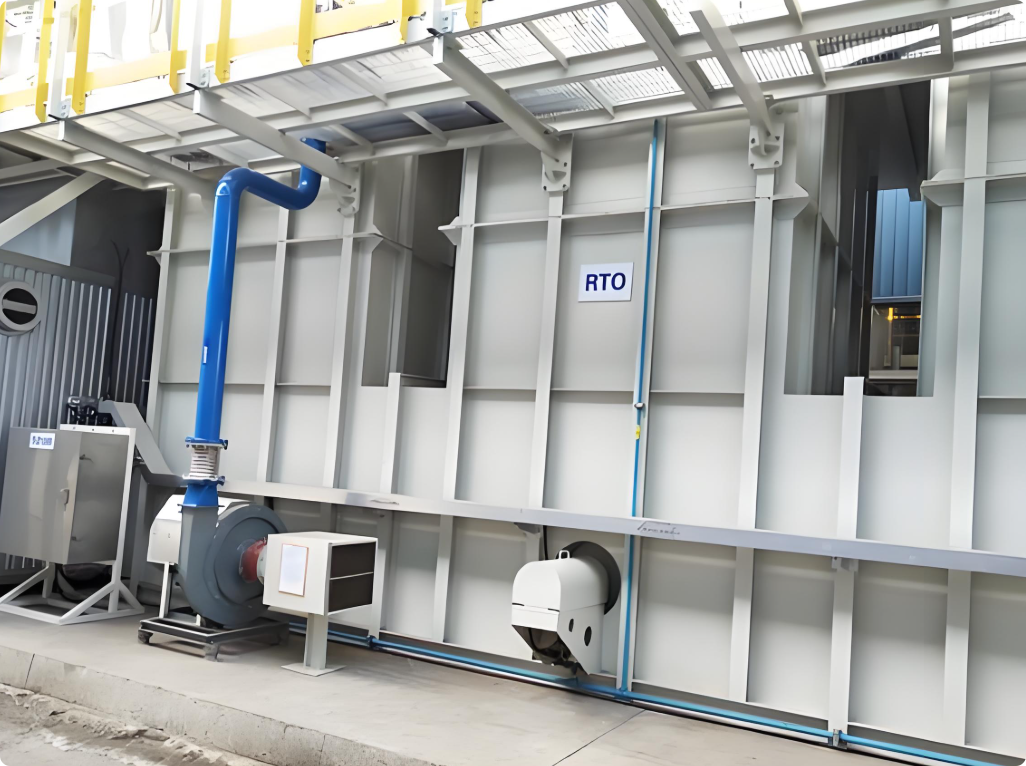

環保領域：作為RTO（蓄熱式熱氧化器）裝置的核心部件，用于VOCs廢氣處理
2. 板片式組合陶瓷蓄熱體的適用場景
板片式組合陶瓷蓄熱體主要應用于：
中大型RTO設備：特別適用于對壓降敏感的大型廢氣處理系統
特定工業爐窯：在空間受限或需要特殊氣流組織的場合表現出優勢
節能改造項目：在現有設備升級中可提供更靈活的安裝方案
值得注意的是，當前RTO設備市場仍以蜂窩陶瓷蓄熱體為主導，約占80%以上的市場份額，但板片式組合產品在特定領域保持著穩定的應用需求。
五、結論與選型建議
蜂窩陶瓷蓄熱體和板片式組合陶瓷蓄熱體各有優勢。蜂窩結構在傳熱效率、使用壽命方面表現更優，適合大多數常規應用；而板片式組合結構在降低壓降、節省能耗方面具有獨特價值，特別適合大型設備和特殊工況。
在實際選型時，建議綜合考慮以下因素：
設備類型和工藝要求
運行溫度和熱循環特性
允許壓降和能耗目標
維護周期和更換成本
初始投資預算
通過科學的比較分析和針對性的性能測試，可以選擇最適合特定應用場景的陶瓷蓄熱體，實現最優的熱能回收效果和經濟效益。
